Funções

Rodolfo Azevedo

MC404 - Organização Básica de Computadores e Linguagem de Montagem

http://www.ic.unicamp.br/~rodolfo/mc404

O que é uma função?

Função é uma abstração para um conjunto de instruções que possui:

• Um ponto único de entrada
• Um ou mais pontos de saída
• Zero ou mais parâmetros de entrada
• Zero ou mais valores de saída
• Um nome (opcional para o processador)

Instruções relevantes para construir uma função

• CALL: chama uma função
• RET: retorna de uma função

Ambas são pseudo-instruções relacionadas com instruções de salto.

• CALL é equivalente à JAL ra, destino, onde ra terá o endereço de retorno da função
• RET é equivalente à JALR zero, ra, 0, onde ra é o endereço para onde a função vai retornar, gravado anteriormente pela instrução CALL

Exemplo de função

# Função que recebe um valor em a0 e retorna o dobro em a0
# O nome da função é "dobro"
dobro:
    add a0, a0, a0
    ret

main:
    li a0, 10
    call dobro  # a0 = 20
    li a0, 5
    call dobro  # a0 = 10
    li a0, 1
    call dobro  # a0 = 2
    ret         # e agora? para onde volta?

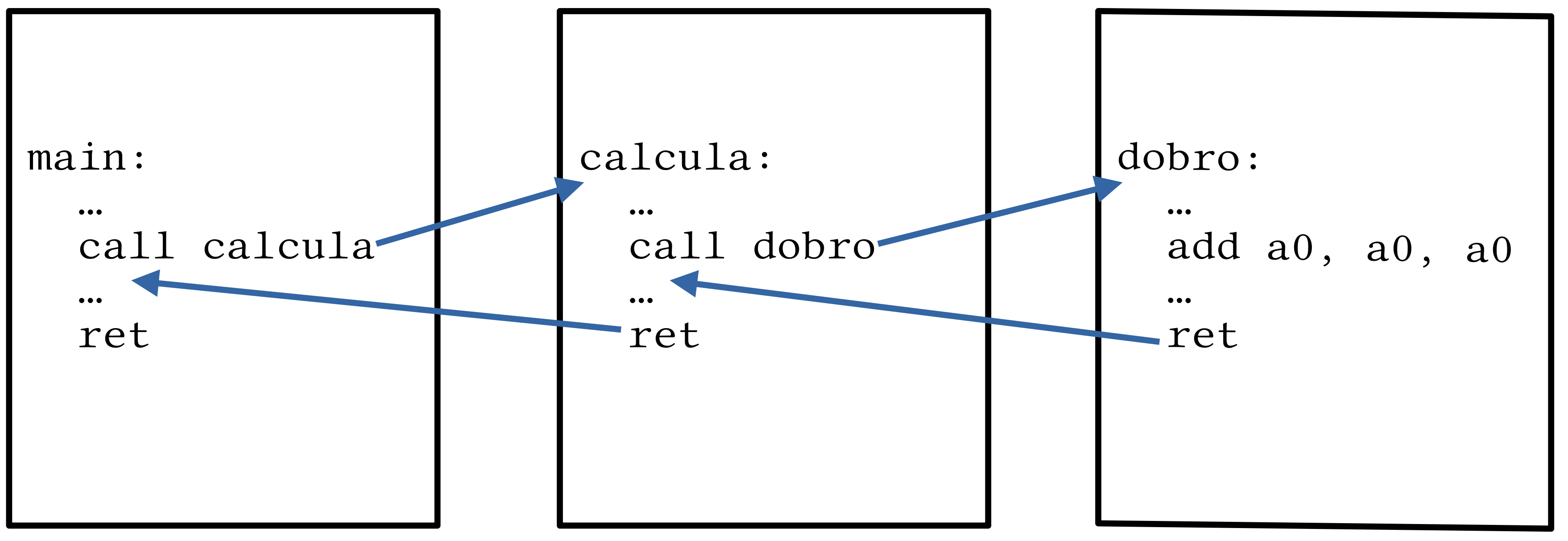

E como ficam os registradores?

Imagine que cada uma das funções abaixo foi implementada por um programador diferente. Que registradores cada um poderá alterar (t, s e a)?

Convenções de registradores

• Agora que estamos organizando o código em funções, é importante definir a responsabilidade pelos valores de cada registrador
• Já temos que os registradores t são considerados como temporários e os s são considerados salvos. Mas o que significa isso?
• Por convenção, os registradores t são temporários e podem ser alterados por qualquer função, enquanto os registradores s são salvos e devem ser preservados por qualquer função
• Os registradores a são usados para passar parâmetros para funções e receber valores de retorno

Relembrando os registradores

Registrador	Descrição
zero	Valor fixo em zero (0)
ra	Endereço de retorno de chamada de função
sp, gp, tp	Apontador de pilha, dados globais e de thread
t0-t6	Valores temporários
s0-s11	Valores salvos
a0-a7	Argumentos para função e valores de retorno
pc	Contador de programa

Convenções de registradores

Registrador	O que pode ser feito?
t0-t6	Qualquer função pode alterar, não é garantida a preservação por outra função
s0-s11	A função pode alterar mas precisa restaurar o valor anterior antes do retorno
a0-a7	Funções podem alterar, não é garantida a preservação por outra função

Layout da memória do programa

• O programa é carregado na memória
• Os dados são carregados a seguir
• Depois existem dois espaços vazios que são reservados:
• Heap para variáveis dinâmicas
• Stack (pilha) para valores temporários e endereços de retorno

Pilha

• É um espaço de memória onde seu programa deve tratar como uma pilha de dados
• A pilha cresce para baixo: começa de endereços grandes e é decrementada
• A convenção de registradores reserva o registrador sp para apontar para o topo da pilha
• sp indica o endereço do último elemento guardado na pilha
• Utilize o sp nas instruções de lw e sw para acessar a pilha
• Não deixe de decrementar o sp antes de escrever um valor na pilha e incrementar depois de ler um valor
• Você realizar todos os decrementos de uma vez, bem como os incrementos

Exemplo

Inserindo 2 elementos na pilha

addi sp, sp, -8
sw   ra, 0(sp)
sw   s0, 4(sp)

Removendo 2 elementos da pilha

lw   s0, 4(sp)
lw   ra, 0(sp)
addi sp, sp, 8

Note a ordem invertida das instruções!

Exercício

Suponha a existência das funções scanf e printf da linguagem C para ler e escrever dados. Implemente um código que leia um número inteiro N, limitado a 20, em seguida ele deve ler N números inteiros sinalizados, guardando cada um num vetor e imprimir a soma desses números. Para a realizar a soma deles, você deve implementar uma função à parte que recebe um vetor e o seu tamanho, retornando a soma que, posteriormente, será impressa. Seu código deve começar na função main.

Implementação

.data
vetor: .space 80 # 20 números inteiros de 4 bytes cada
.text
main:
    # Ler N
    # Verificar se N é menor ou igual a 20
    # Ler N números inteiros e armazenar no vetor
    # Chamar a função somaVetor passando o vetor e N
    # Imprimir o resultado da soma

somaVetor:
    # Recebe o vetor e o tamanho N
    # Inicia um acumulador com zero
    # Loop para somar os elementos do vetor
    # Retorna a soma

somaVetor

somaVetor: # função folha
    # a0: endereço do vetor
    # a1: tamanho N do vetor
    li   t0, 0          # acumulador para a soma
    li   t1, 0          # índice do vetor
loop:
    beq  t1, a1, end    # se índice == N, termina o loop
    lw   t2, 0(a0)      # carrega o elemento do vetor
    add  t0, t0, t2     # acumula a soma
    addi a0, a0, 4      # move para o próximo elemento do
    addi t1, t1, 1      # incrementa o índice
    j    loop           # repete o loop
end:
    mv a0, t0           # move a soma para a0 para retorno
    ret

leVetor

.data
  formato: .asciiz "%d"
.text
leVetor:
    # a0: endereço do vetor
    # a1: tamanho N do vetor
    addi sp, sp, -8        # salvar s0 e s1 na pilha
    sw   s0, 0(sp)
    sw   s1, 4(sp)
    mv   s0, a0
    mv   s1, a1
loop:
    beq  s1, zero, end     # se índice == 0, termina o loop
    la   a0, formato       # endereço do formato para leitura
    mv   a1, s0            # endereço do próximo elemento do vetor
    call scanf             # chama scanf para ler um número
    addi s0, s0, 4         # move para o próximo elemento do vetor
    addi s1, s1, -1        # decrementa o índice
    j    loop              # repete o loop
end:
    lw   s0, 0(sp)         # restaurar s0 e s1 da pilha
    lw   s1, 4(sp)
    addi sp, sp, 8
    ret

main

main:
    addi sp, sp, -8
    sw   s0, 0(sp)
    sw   s1, 4(sp)
leN:
    la   a0, formato       # endereço do formato para leitura
    call scanf             # chama scanf para ler N
    # Verificar se N é menor ou igual a 20
    li   t0, 20
    bgt  a0, t0, leN       # se N > 20, volta para leN
    la   s0, vetor         # endereço do vetor
    mv   s1, a0            # guarda N em s1
    mv   a0, s0            # endereço do vetor para leVetor
    mv   a1, s1            # tamanho N para leVetor
    call leVetor           # chama leVetor para ler os números
    mv   a0, s0            # endereço do vetor para somaVetor
    mv   a1, s1            # tamanho N para somaVetor
    call somaVetor         # chama somaVetor para calcular a soma
    # Imprimir o resultado da soma
    mv   a1, a0            # resultado da soma em a1 para printf
    la   a0, formato       # endereço do formato para impressão
    call printf            # chama printf para imprimir a soma
    lw   s0, 0(sp)         # restaurar s0 e s1 da pilha
    lw   s1, 4(sp)
    addi sp, sp, 8
    ret
