Simpoints¶

MO601 - Arquitetura de Computadores II

http://www.ic.unicamp.br/~rodolfo/mo601

Rodolfo Azevedo - rodolfo@ic.unicamp.br

SimPoints¶

Apresentação baseada no artigo¶

Timothy Sherwood, Erez Perelman, Greg Hamerly, Suleyman Sair, and Brad Calder, Discovering and Exploiting Program Phases, IEEE Micro: Micro's Top Picks from Computer Architecture Conferences, December 2003.

http://cseweb.ucsd.edu/~calder/simpoint/index.htm

Motivação¶

Necessidade de simular cargas de trabalho imensas
Simuladores com precisão de ciclo são lentos
Exploração do Espaço de Projeto exige muitas simulações
Simulações completas podem demandar meses para completar
Análise de fase fornece uma alternativa eficiente e precisa para o problema

Exploração do Espaço de Projeto¶

Suponha um sistema computacional que precise avaliar parâmetros de uma cache:
Tamanho do bloco
Associatividade
Tamanho da cache
Política de substituição
Se cada parâmetro tiver 4 valores, o espaço de projeto terá 256 combinações
Se adicionar configurações do processador, protocolos de coerência, etc, o espaço de projeto pode ter bilhões de combinações

Alternativas¶

Diminuir as entradas dos benchmarks
Cortar o tempo de execução
Executar as primeiras X instruçoes (ex.: 5 bilhões de instruções)
Pular as primeiras X instruções e executar as próximas Y instruções (ex: pular 1 bilhão de instruções e executar as próximas 5 bilhões de instruções)

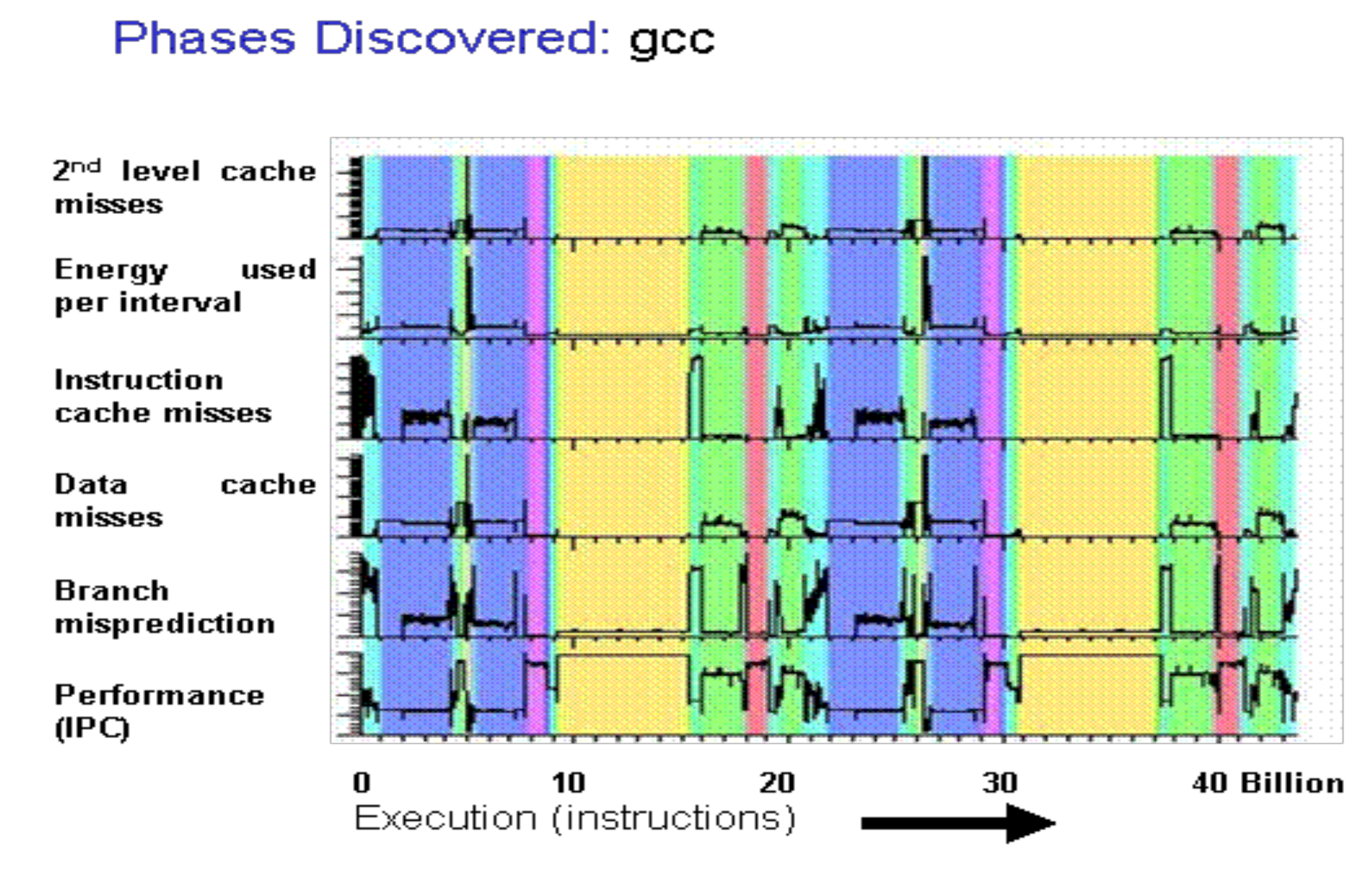

Fases dos programas¶

Fases são partes de um programa que se comportam de forma similares
Existe um número pequeno de fases em um programa
É possível coletar parâmetros da execução do programa considerando essas partes
Há uma boa correlação positiva
Programas possuem várias fases
Existem fases similares
Um SimPoint é o melhor representante dentre fases similares

Definições sobre SimPoints¶

Intervalo: Sequência contínua de execução de um programa (ex.: 1, 10 ou 100 milhões de instruções, ou mesmo um número variável)
Fase: Conjunto de intervalos com o mesmo comportamento, independente de onde ocorrem no programa
Classificação de fase: Quebra a execução do programa em fases com comportamento similar
Similaridade: Indica quão próximo dois intervalos são
Métrica de similaridade: Métrica independente de hardware para detectar a similaridade
Troca de fase: Troca de comportamento do programa ao longo do tempo

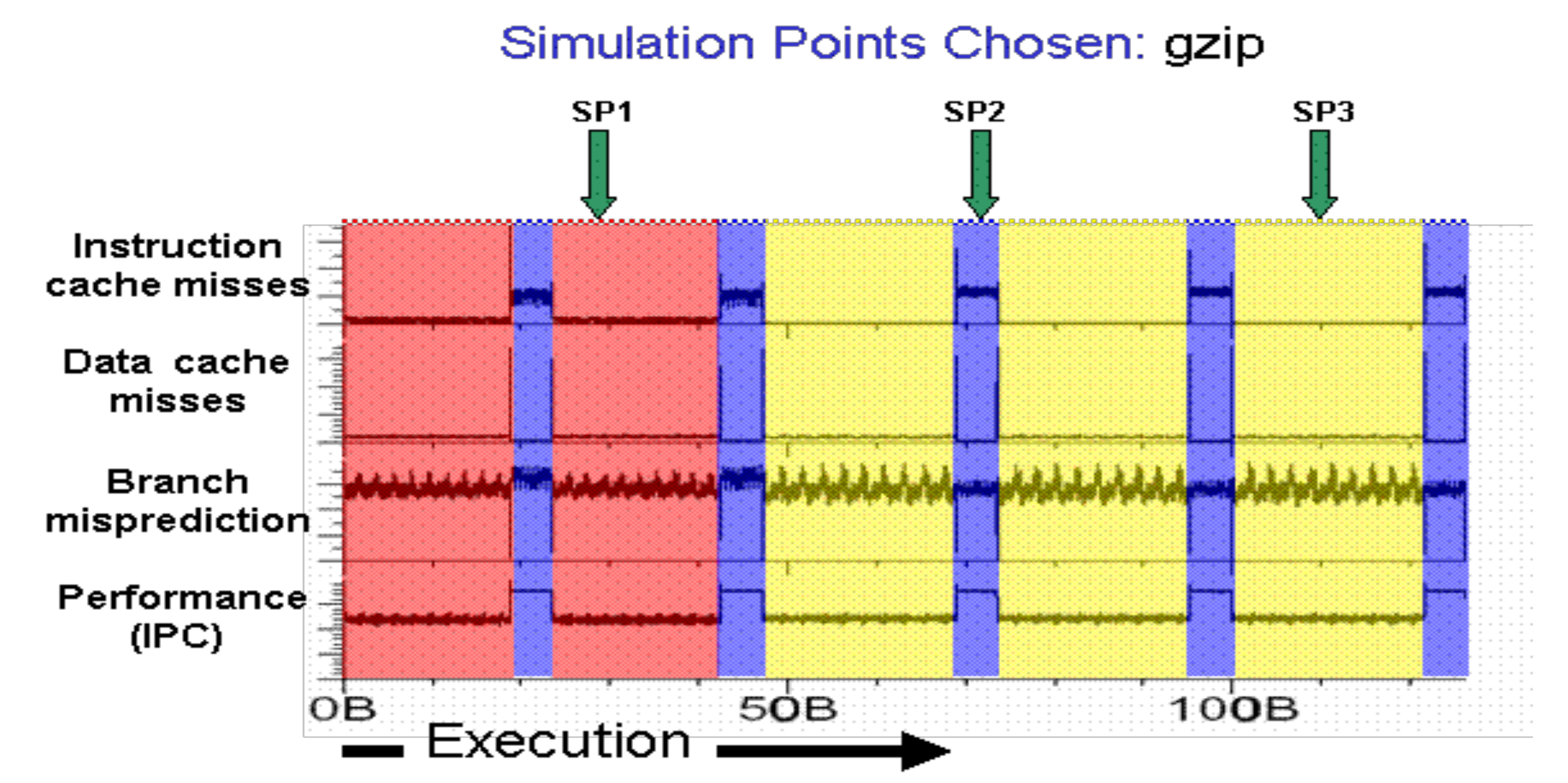

Exemplo (gzip)¶

Observações sobre as fases¶

Existem 3 fases: vermelha, azul e amarela
O comportamento das métricas arquiteturais se alteram juntamente com as demais métricas
Fases cobrem grandes trechos de execução
O comportamento entre as fases pode variar significativamente
Não há uma estrutura clara de repetição para todas as fases

A técnica de SimPoint¶

Basic Block Vector Analysis: Profile independente de hardware
Random Projection: Redução de dimensionalidade dos dados
Classificação das fases: Classifica todos os intervalos em um conjunto de fases (K-Means)
Escolha dos SimPoints: Encontra uma boa representação da execução utilizando uma amostra de cada fase

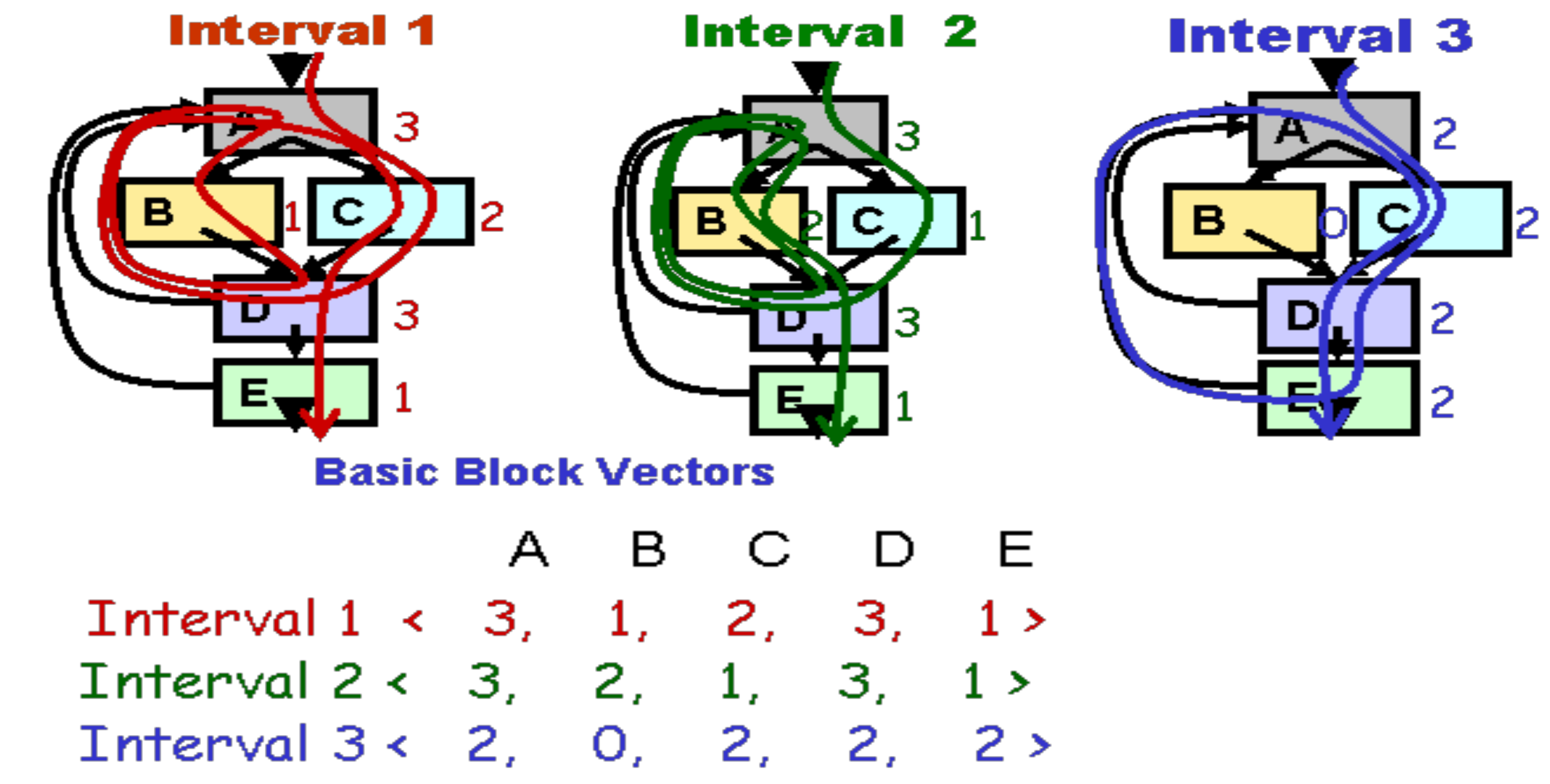

Basic Block Vector Analysis¶

Basic Block Vectors¶

Vetor de uma dimensão com um elemento para cada bloco básico estático do programa
Em cada intervalo, conta a execução de cada bloco básico, ponderado pelo número de instruções no bloco básico
Normaliza o resultado dividindo cada elemento pela soma de todos os elementos do vetor

Similaridade¶

Calcula a distância de Manhattan entre BBV
Distância de Manhattan = soma das diferenças absolutas entre os elementos dos vetores
Pequenas distâncias indicam que os vetores são similares
Potencialmente pertencem à mesma fase
